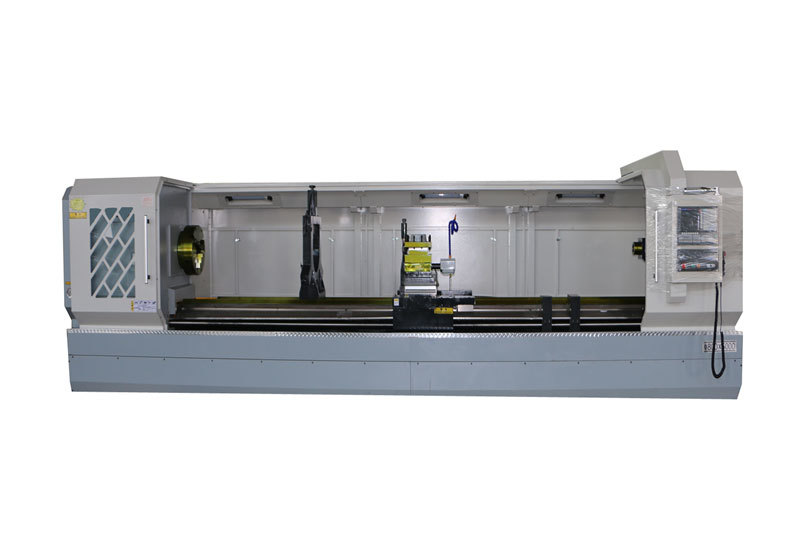

CAK61180*8000*1100數控車床

所屬分類：

偏置絲杠數控車床CAK

關鍵詞：

數控機床

產品詳情

產品描述
機床結構特點
產品參數

- 商品名稱: CAK61180*8000*1100數控車床

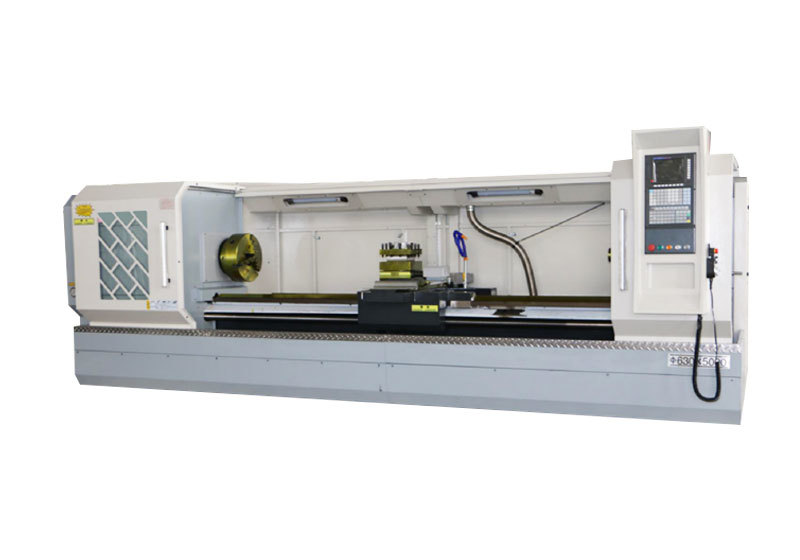

CAK61180重型數控車床是我公司數控機床主導產品之一，該產品主軸采用大孔徑設計，床身剛性好，結構緊湊。

　　CAK61180重型數控車床是我公司數控機床主導產品之一，該產品主軸采用大孔徑設計，床身剛性好，結構緊湊。
　　機床可加工各種軸類、盤類零件，可車削各種螺紋、圓弧圓錐及回轉體的內外複雜曲麵，特別適合汽車工業、冶金、軍（jun1）工、航天等行業，對旋轉體類零件進行高效、大批量、高精度加工時采用。
　　機床采用機電液一體化設計，整體布局緊湊合理，便於維修和保養，主軸采用手動四擋；擋內無極調速，扭矩大，穩定可靠，外形符合人機工程學設計，采用可移動式懸掛操作台，宜人性好，便於操作。
　　機床配置控製係統采用廣數980TDi數控係統（980TDi是廣數研發二室的產品，具有螺紋修複，軌跡預覽，輔助編程模塊），滾珠絲杠選用陝西漢江機床有限公司生產的精密滾珠絲杠，液壓和集中潤滑係統均采用國內名牌產品。
　　CAK61180重型數控車床實現模塊化設計，刀架為立式四工位電動刀架，手動式尾座及卡盤，機床防護采用雙拉門封閉式防護。
1.高剛性床身
　　CAK61180重型機床床身采用優質鑄鐵，內部筋型布局合理，床身采用整體式，導軌寬1100mm，剛性好。滑動導軌采用中頻淬火，淬透層深，硬度達HRC52°以上，拖板與床身結合麵貼塑。
2.主傳動介紹
　　該係列機床主軸為手動換擋，1擋15-50轉，2擋是40-125轉，3擋是80-200轉，四擋是150-315轉，扭矩大，可靠性好。主軸軸承選用國產（大連凱特樂）高精度軸承，（大連凱特樂軸承主要配國內知名廠家：濰坊香蕉大网站免费看精品數控機床、沈陽、大連、寶雞、雲南CY、安陽鑫盛等）運轉平穩，精度高。
3.進給係統
　　機床Z軸進給係統采用伺服電機通過驅動滾珠絲杠的傳動方式，X軸進給係統采用伺服電機通過聯軸器直接驅動滾珠絲杠的傳動方式。機床主絲杠選用陝西漢江機床有限公司高精度絲杠，進給係統各潤滑點均由集中潤滑係統定時潤滑。
4.刀架
　　本係列車床采用立式四工位電動刀架，四工位刀架上刀體轉位時無需抬起，排除了冷卻液及切削對刀架轉位時的侵擾，密封性高。
5.電氣係統
　　(1)數控係統及伺服驅動係統
　　機床CNC數控係統采用廣數數控係統，能適應高效、高速、高精度的機械加工，並具有操作方便、功能齊全、可靠性高等特點。
　　(2)電氣櫃采用全封閉式。

名稱		單位	CAK61180-8000（1100導軌麵）係列
床身上最大回轉直徑		mm	1800
刀架上最大回轉直徑		mm	1400
最大工件長度		mm	8000
主軸通孔直徑和軸頭型式			130.A2-15
X中拖板寬度		mm	500
拖板Z向行程		mm	8000
拖板X向行程		mm	800
尾座套筒直徑		mm	220
尾座套筒錐孔			公製100
尾座套筒最大行程		mm	300
電動刀架重複定位精度		mm	0.002
數控係統			廣州數控980TDi
X伺服電機			廣州數控22牛米
Z伺服電機			廣州數控22牛米加1：3減速機
驅動器			廣州數控（GR2000）
主軸轉速級數			手動換擋四擋
主軸轉速範圍		r/min	1擋15-50轉，2擋是40-125轉，3擋是80-200轉，四擋是150-315轉
防護罩			全防護
編碼器			江蘇無錫
變頻器			海浦蒙特
主電機			Y160M-4（37KW）
電動刀架			宏達LD4B-350方
X向絲杆	40mm		漢江
Z向精密齒條	M5		SDIEBORG(斯迪博格)
X軸快速轉動		m/min	6
Z軸快速轉動		m/min	4
機床加工精度			按國家標準
機械部分保修期			1年
係統保修期			3年
床身導軌寬度及淬火硬度		mm	1100RC52°以上
冷卻泵電機功率		w	90W
最小輸入單位		mm	0.01
X向定位精度		mm	0.02
Z向定位精度		mm	0.025
X向重複定位精度		mm	0.01
Z向重複定位精度		mm	0.015
最大承重量		T	10T
機床自重kg（參考）		T	23.3T
機床配卡盤			1400mm四爪
